Pararrayos y supresor de picos, la combinación perfecta

Pararrayos y supresor de picos, la combinación perfecta

El daño de cualquier electrodoméstico resulta traumático y costoso. Obviamente, no resistirías que te ocurriera más de una vez, por tanto, debes implementar una solución efectiva.

Para comenzar, debes preguntarte:

  • Si tengo pararrayos, ¿es suficiente protección?
  • ¿Cuándo es apropiado instalar un supresor de picos?
  • ¿Cuándo debo implementar ambas medidas de protección (pararrayos y supresor de picos)?

En este artículo encuentras las respuestas.

– CASOS REALES –

“Mi casa está cerca de un edificio alto con pararrayos, por eso, yo creía estar protegido por mi vecino. Sin embargo, la realidad era que se me quemaban los electrodomésticos cuando había tormenta eléctrica.” Carlos

“Vivo en un edificio de 6 pisos que no tiene pararrayos, pero desde la ventana puedo ver una torre metálica con antenas. Nunca sospeché que esto puede poner en peligro mis electrodomésticos.” Samy

En primer lugar quiero contarte que existen normas técnicas de protección contra rayos, dichas normas son la guía para implementar una solución segura.

Este punto siempre lo menciono porque este tema ya está regulado por las autoridades en todo el mundo.

– LEYES Y NORMAS TÉCNICAS VIGENTES EN COLOMBIA –

Reglamento de instalaciones eléctricas
RETIE, Resolución 40492 del 24 abril de 2015

Protección a los derechos del consumidor
LEY 1480 DE 20111

Ley de vivienda segura
Ley 1796 del 13 de julio de 2016

Norma Técnica Colombiana de protección contra rayos
NTC 4552-1
“Protección contra descargas eléctricas Atmosféricas (Rayos) – Parte 1: Principios generales”
NTC 4552-2
“Protección contra descargas eléctricas Atmosféricas (Rayos) – Parte 2: Manejo del Riesgo”
NTC 4552-3
“Protección contra descargas eléctricas Atmosféricas (Rayos) – Parte 3: Daños físicos a estructuras y amenazas a la vida”

International Electrotechnical Commission
IEC 62305-1
“Protection against lightning – Part 1: General principles”
IEC 62305-2
“Protection against lightning – Part 2: Risk management”
IEC 62305-3
“Protection against lightning – Part 3: Physical damage to structures and life hazard
IEC 62305-4
“Protection against lightning – Part 3: Electrical and electronic systems within structures”
IEC 61643-1
“Low-voltage surge protective devices – Part 1: Surge protective devices connected to low-voltage power distribution systems – Requirements and tests”
IEC 61643-11
“Low-voltage surge protective devices – Part 11: Surge protective devices connected to low-voltage power systems – Requirements and test methods”
IEC 61643-21
“Low voltage surge protective devices – Part 21: Surge protective devices connected to telecommunications and signalling networks – Performance requirements and testing methods”
IEC 60364-5-53
“Electrical Installations of Buildings – Part 5-53: Selection and Erection of Electrical Equipment – Isolation, Switching and Control”

¿Cuándo es obligatorio instalar supresores de picos eléctricos?

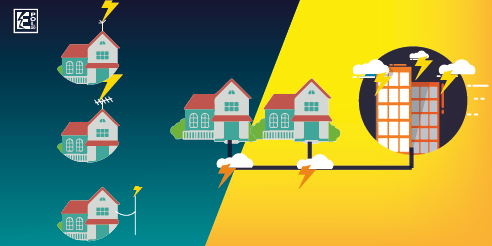

Cuándo es obligatorio instalar supresores de picos eléctricos
Si tienes…

  • Sistema de protección externo contra rayos.
  • Servicios entrantes aéreos.
  • Edificios aledaños donde se presenten uno o más de estos escenarios: protección externa contra rayos, antenas
  • en los techos, servicios aéreos entrantes.
  • Antenas o elementos metálicos en el techo, aunque no tengas un sistema de protección contra rayos.
– NOTA –

Son ejemplos de servicios entrantes las acometidas de:

  • Electricidad
  • Telefonía
  • Televisión
  • Internet

¿Cuándo es obligatorio implementar un sistema de protección externa contra rayos?

Las autoridades exigen un sistema de protección contra rayos cuando el riesgo existente de pérdidas de vidas o lesiones permanentes es mayor que el riesgo tolerado.

– NOTA –

El riesgo tolerado corresponde a un muerto por cada cien mil rayos, es decir, RT = 0,0001.

La evaluación del riesgo por rayo debe efectuarla un profesional bajo el procedimiento de la norma internacional IEC 62305-2 vigente.

Además, para realizar esta valoración se deben tener en cuenta las siguientes condiciones.

Densidad de rayos

Correspondiente en la zona donde está ubicado el bien inmueble.

En zona tropical la densidad de rayos es muy elevada, por ese motivo, en Colombia hay sitios en donde se registran entre 60 y 80 rayos por kilómetro cuadrado al año.

Ubicación
Rayos / km2
Samaná, Caldas
60
Magdalena medio
60
Medellín
10-15
– NOTA –

Medellín es la urbe que recibe la mayor cantidad de rayos en el planeta. Estadísticas proporcionados por Keraunos.

Uso del inmueble

Aplican diferentes parámetros dependiendo del inmueble, por ejemplo:

  • Hospital
  • Hotel
  • Comercio
  • Iglesias
  • Escuelas
  • Museos
  • Vivienda

Entre otros.

Número de ocupantes

Este factor es decisivo, por ejemplo en Colombia se considera obligatoria la protección contra rayos cuando la ocupación supera 50 personas, tomando como referencia la norma NFPA 101 (código de seguridad humana).

Valor económico

Este aspecto hace referencia al valor económico de los bienes contenidos en el bien inmueble.

En algunos casos la inversión correspondiente es alta, especialmente en centros de:

  • Datos
  • Diagnóstico de imágenes
  • Radioterapia para tratamiento de cáncer
  • Control de tráfico
  • Control de procesos industriales
  • Servicios públicos

Materiales de construcción

Los materiales con los que está construido el edificio son datos muy importantes al influir considerablemente en los indicadores del riesgo por rayo.

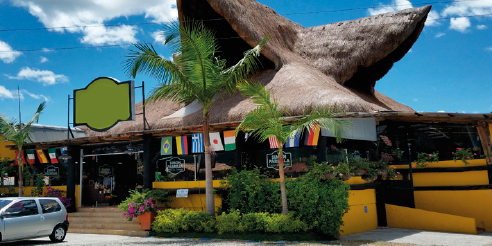

Por ejemplo, un edificio de madera con techos de paja es totalmente inflamable y no ofrece ninguna protección a sus ocupantes contra impacto directo de rayo.
un edificio de madera con techos de paja es totalmente inflamable y no ofrece ninguna protección a sus ocupantes contra impacto directo de rayo

Protección contra rayos efectiva: pararrayos y supresor de picos

Como puedes ver, la protección contra rayos es un sistema que incluye diversas medidas de protección las cuales se complementan entre sí.

Por consiguiente, la seguridad contra rayos se garantiza implementando protección externa con múltiples conductores interceptadores del rayo que forman una jaula de Faraday.

Simultáneamente, se requiere implementar protección interna al instalar uno o varios DPS eléctricos en los servicios entrantes de las diferentes acometidas.

Manual integral: Rayo Resistente

DESCARGA GRATIS

Dimensionamiento y estandarización

Protección externa

Los sistemas de protección externa contra rayos están dimensionados y estandarizados por la norma internacional IEC 62305-3.

Consisten en mallas y puntas captadoras interconectadas entre sí, ubicadas en el techo del edificio.

Las cuales, a su vez, son conectadas con varios conductores derivadores de la corriente de rayo, especificados de acuerdo al nivel de seguridad deseado y conectados a un sistema de puesta a tierra especialmente calculado.

De esta manera, la peligrosa energía del rayo se puede controlar para evitar pérdidas.

Protección interna

Por otra parte, los sistemas de protección interna contra rayos están dimensionados y estandarizados por la norma internacional IEC 62305-4, específica la protección de equipos eléctricos y electrónicos contenidos dentro de la estructura a proteger.

Conclusión

Las medidas de protección contra rayos han resultado ser muy efectivas, generando un impacto positivo en la economía. A tal grado que son obligatorias y verificadas por las autoridades.

Entonces, no permitas que se te vuelva a dañar ningún equipo electrónico.

¡Ahora depende de ti!
